光阻GPP芯片
采用光阻法生產GPP芯片，采用SIPOS（摻氧半絕緣多晶矽）沈積等技術，對提高芯片本身可靠性和穩定性等品質能力有其明顯。
Gpp是Glassivation（玻璃化）passivation（鈍化）parts（元件）or parts of an apparats（器件）詞組的縮寫，是玻璃鈍化類器件的統稱，它泛指引入或包含有結質膜保護工藝手段的所有有源器件。
但是，由於玻璃鈍化工藝措施對結界面裸露於體外的多種平面類二極管應用效果更為顯著，並且已成為成功的典型應用，從而使Gpp(Glassivation passivation parts)逐漸成為了“玻璃鈍化二極管”的代名詞了。
因此玻璃鈍化工藝由於具有較高的可靠性和穩定性,被廣泛應用在高反壓大功率二極管的臺面鈍化。目前形成玻璃鈍化膜的方法主要有刀刮法、光阻法和電泳法等，本公司可根據客戶需要，搭配客戶封裝形式選擇相應的工藝生產。
光阻法是壹種將玻璃鈍化與光刻技術結合起來的鈍化方式，通過SIPOS（摻氧半絕緣多晶矽）沈積，並選擇性玻璃鈍化，對PN結面進行有效保護，芯片可靠性和穩定性等品質能力大大提高。
可以滿足客戶在高溫、高濕、強電場等惡劣條件下長時間工作需求。
產品包括各種規格STDGPP,FRGPP,HERGPP,SFGPP，TVSGPP等各類產品。

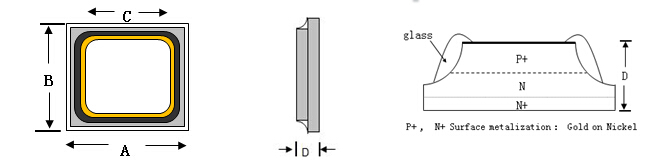

STD GPP普通整流管芯片
Standard Rectifier Chip
|
序號 |
型號 |
尺寸 |
電性參數 |
|||||||
|
A(mil) |
B(mil) |
C(mil) |
D(uM) |
VF(V) |
IF(A) |
VR(V) |
IR(uA) |
TRR(ns)@ |
||
|
1 |
SGPP45M |
45±2 |
45±2 |
26±3 |
260±20 |
<0.98 |
1A |
>1100 |
1 |
>800 |
|
2 |
SGPP46M |
46±2 |
46±2 |
26±3 |
260±20 |
<0.98 |
1A |
>1100 |
1 |
>800 |
|
3 |
SGPP50M |
50±2 |
50±2 |
30±3 |
260±20 |
<0.98 |
1A |
>1100 |
1 |
>1000 |
|
4 |
SGPP60M |
60±2 |
60±2 |
40±3 |
260±20 |
<1.0 |
2A |
>1100 |
1 |
>1000 |
|
5 |
SGPP70M |
70±2 |
70±2 |
49±3 |
260±20 |
<1.0 |
3A |
>1100 |
2 |
>1000 |
|
6 |
SGPP84M |
84±2 |
84±2 |
62±3 |
260±20 |
<1.0 |
4A |
>1100 |
2 |
>1000 |
|
7 |
SGPP88M |
88±2 |
88±2 |
66±3 |
260±20 |
<1.0 |
4A |
>1100 |
2 |
>1000 |
|
8 |
SGPP95M |
95±2 |
95±2 |
73±3 |
260±20 |
<1.0 |
5A |
>1100 |
2 |
>1000 |
|
9 |
SGPP100M |
100±2 |
100±2 |
78±3 |
260±20 |
<1.0 |
5A |
>1100 |
5 |
>1000 |
|
10 |
SGPP110M |
110±2 |
110±2 |
86±3 |
260±20 |
<1.0 |
7.5A |
>1100 |
5 |
>1000 |
|
11 |
SGPP120M |
120±2 |
120±2 |
96±3 |
260±20 |
<1.0 |
10A |
>1100 |
5 |
>1000 |
|
12 |
SGPP130M |
130±2 |
130±2 |
104±3 |
260±20 |
<1.0 |
12.5A |
>1100 |
5 |
>1000 |
|
13 |
SGPP140M |
140±2 |
140±2 |
114±3 |
260±20 |
<1.0 |
12.5A |
>1100 |
5 |
>1000 |
|
14 |
SGPP160M |
160±2 |
160±2 |
134±3 |
260±20 |
<1.0 |
17.5A |
>1100 |
5 |
>1000 |
|
15 |
SGPP180M |
180±2 |
180±2 |
154±3 |
260±20 |
<1.0 |
20A |
>1100 |
5 |
>1000 |
FR GPP快速恢復整流管芯片
Fast Recovery Rectifier Chip
|
序號 |
型號 |
尺寸 |
電性參數 |
|||||||
|
A(mil) |
B(mil) |
C(mil) |
D(uM) |
VF(V) |
IF(A) |
VR(V) |
IR(uA)@ |
TRR(ns)@RG-1 |
||
|
1 |
FR104G |
46±2 |
46±2 |
26±3 |
230±10 |
<1.2 |
1A |
>600 |
2 |
<150 |
|
2 |
FR104G |
50±2 |
50±2 |
30±3 |
230±10 |
<1.2 |
1A |
>600 |
2 |
<150 |
|
3 |
FR204G |
60±2 |
60±2 |
40±3 |
230±10 |
<1.2 |
2A |
>600 |
2 |
<150 |
|
4 |
FR204G |
70±2 |
70±2 |
49±3 |
230±10 |
<1.2 |
2A |
>600 |
2 |
<150 |
|
5 |
FR304G |
84±2 |
84±2 |
62±3 |
230±10 |
<1.2 |
3A |
>600 |
2 |
<150 |
|
6 |
FR105G |
46±2 |
46±2 |
26±3 |
230±10 |
<1.2 |
1A |
>800 |
2 |
<150 |
|
7 |
FR105G |
50±2 |
50±2 |
30±3 |
230±10 |
<1.2 |
1A |
>800 |
2 |
<150 |
|
8 |
FR205G |
60±2 |
60±2 |
40±3 |
230±10 |
<1.2 |
2A |
>800 |
2 |
<150 |
|
9 |
FR205G |
70±2 |
70±2 |
49±3 |
230±10 |
<1.2 |
2A |
>800 |
2 |
<150 |
|
10 |
FR305G |
84±2 |
84±2 |
62±3 |
230±10 |
<1.2 |
3A |
>800 |
2 |
<150 |
|
11 |
FR107G |
46±2 |
46±2 |
26±3 |
255±10 |
<1.3 |
1A |
>1100 |
2 |
<400 |
|
12 |
FR107G |
50±2 |
50±2 |
30±3 |
255±10 |
<1.3 |
1A |
>1100 |
2 |
<400 |
|
13 |
FR207G |
60±2 |
60±2 |
40±3 |
255±10 |
<1.3 |
2A |
>1100 |
2 |
<400 |
|
14 |
FR207G |
70±2 |
70±2 |
49±3 |
255±10 |
<1.3 |
2A |
>1100 |
2 |
<400 |
|
15 |
FR307G |
84±2 |
84±2 |
62±3 |
255±10 |
<1.3 |
3A |
>1100 |
2 |
<400 |
HER GPP高效整流管芯片
High Efficieny Rectifier Chip
|
序號 |
型號 |
尺寸 |
電性參數 |
|||||||
|
A(mil) |
B(mil) |
C(mil) |
D(uM) |
VF(V) |
IF(A) |
VR(V) |
IR(uA)@ |
TRR(ns)@RG-1 |
||
|
1 |
H103G |
46±2 |
46±2 |
26±3 |
200±10 |
<1.0 |
1A |
>260 |
2 |
<50 |
|
2 |
H103G |
50±2 |
50±2 |
30±3 |
200±10 |
<1.0 |
1A |
>260 |
2 |
<50 |
|
3 |
H203G |
60±2 |
60±2 |
40±3 |
200±10 |
<1.0 |
2A |
>260 |
2 |
<50 |
|
4 |
H203G |
70±2 |
70±2 |
49±3 |
200±10 |
<1.0 |
2A |
>260 |
2 |
<50 |
|
5 |
H303G |
84±2 |
84±2 |
62±3 |
200±10 |
<1.0 |
3A |
>260 |
2 |
<50 |
|
6 |
H105G |
46±2 |
46±2 |
26±3 |
210±10 |
<1.25 |
1A |
>450 |
2 |
<50 |
|
7 |
H105G |
50±2 |
50±2 |
30±3 |
210±10 |
<1.25 |
1A |
>450 |
2 |
<50 |
|
8 |
H205G |
60±2 |
60±2 |
40±3 |
210±10 |
<1.25 |
2A |
>450 |
2 |
<50 |
|
9 |
H205G |
70±2 |
70±2 |
49±3 |
210±10 |
<1.25 |
2A |
>450 |
2 |
<50 |
|
10 |
H305G |
84±2 |
84±2 |
62±3 |
210±10 |
<1.25 |
3A |
>450 |
2 |
<50 |
|
11 |
H108G |
46±2 |
46±2 |
26±3 |
230±20 |
<1.68 |
1A |
>1100 |
2 |
<75 |
|
12 |
H108G |
50±2 |
50±2 |
30±3 |
230±20 |
<1.68 |
1A |
>1100 |
2 |
<75 |
|
13 |
H208G |
60±2 |
60±2 |
40±3 |
230±20 |
<1.68 |
2A |
>1100 |
2 |
<75 |
|
14 |
H208G |
70±2 |
70±2 |
49±3 |
230±20 |
<1.68 |
2A |
>1100 |
2 |
<75 |
|
15 |
H308G |
84±2 |
84±2 |
62±3 |
230±20 |
<1.68 |
3A |
>1100 |
2 |
<75 |
SF GPP超快速整流管芯片
Super Fast Rectifier Chip
|
序號 |
型號 |
尺寸 |
電性參數 |
|||||||
|
A(mil) |
B(mil) |
C(mil) |
D(uM) |
VF(V) |
IF(A) |
VR(V) |
IR(uA)@ |
TRR(ns)@RG-1 |
||
|
1 |
SF104G |
46±2 |
46±2 |
25±3 |
200±10 |
<0.95 |
1A |
>260 |
1 |
<35 |
|
2 |
SF104G |
50±2 |
50±2 |
30±3 |
200±10 |
<0.95 |
1A |
>260 |
1 |
<35 |
|
3 |
SF204G |
60±2 |
60±2 |
40±3 |
200±10 |
<0.95 |
2A |
>260 |
2 |
<35 |
|
4 |
SF304G |
70±2 |
70±2 |
49±3 |
200±10 |
<0.95 |
3A |
>260 |
3 |
<35 |
|
5 |
SF304G |
84±2 |
84±2 |
62±3 |
200±10 |
<0.95 |
3A |
>260 |
3 |
<35 |
|
6 |
SF304G |
88±2 |
88±2 |
66±3 |
200±10 |
<0.95 |
3A |
>260 |
3 |
<35 |
|
7 |
SF504G |
95±2 |
95±2 |
73±3 |
200±10 |
<0.95 |
5A |
>260 |
5 |
<35 |
|
8 |
SF604G |
110±2 |
110±2 |
86±3 |
200±10 |
<0.95 |
6A |
>260 |
5 |
<35 |
|
9 |
SF106G |
46±2 |
46±2 |
25±3 |
210±10 |
<1.25 |
1A |
>450 |
1 |
<35 |
|
10 |
SF106G |
50±2 |
50±2 |
30±3 |
210±10 |
<1.25 |
1A |
>450 |
1 |
<35 |
|
11 |
SF206G |
60±2 |
60±2 |
40±3 |
210±10 |
<1.25 |
2A |
>450 |
2 |
<35 |
|
12 |
SF306G |
70±2 |
70±2 |
49±3 |
210±10 |
<1.25 |
3A |
>450 |
3 |
<35 |
|
13 |
SF306G |
84±2 |
84±2 |
62±3 |
210±10 |
<1.25 |
3A |
>450 |
3 |
<35 |
|
14 |
SF306G |
88±2 |
88±2 |
66±3 |
210±10 |
<1.25 |
3A |
>450 |
3 |
<35 |
|
15 |
SF506G |
95±2 |
95±2 |
73±3 |
210±10 |
<1.25 |
5A |
>450 |
5 |
<35 |
|
16 |
SF606G |
110±2 |
110±2 |
86±3 |
210±10 |
<1.25 |
6A |
>450 |
5 |
<35 |
|
17 |
SF108G |
46±2 |
46±2 |
25±3 |
220±20 |
<1.68 |
1A |
>650 |
1 |
<35 |
|
18 |
SF104G |
50±2 |
50±2 |
30±3 |
220±20 |
<1.68 |
1A |
>650 |
1 |
<35 |
|
19 |
SF208G |
60±2 |
60±2 |
40±3 |
220±20 |
<1.68 |
2A |
>650 |
2 |
<35 |
|
20 |
SF308G |
70±2 |
70±2 |
49±3 |
220±20 |
<1.68 |
3A |
>650 |
3 |
<35 |
|
21 |
SF308G |
84±2 |
84±2 |
62±3 |
220±20 |
<1.68 |
3A |
>650 |
3 |
<35 |
|
22 |
SF308G |
88±2 |
88±2 |
66±3 |
220±20 |
<1.68 |
3A |
>650 |
3 |
<35 |
|
23 |
SF508G |
95±2 |
95±2 |
73±3 |
220±20 |
<1.68 |
5A |
>650 |
5 |
<35 |
|
24 |
SF608G |
110±2 |
110±2 |
86±3 |
220±20 |
<1.68 |
6A |
>650 |
5 |
<35 |
